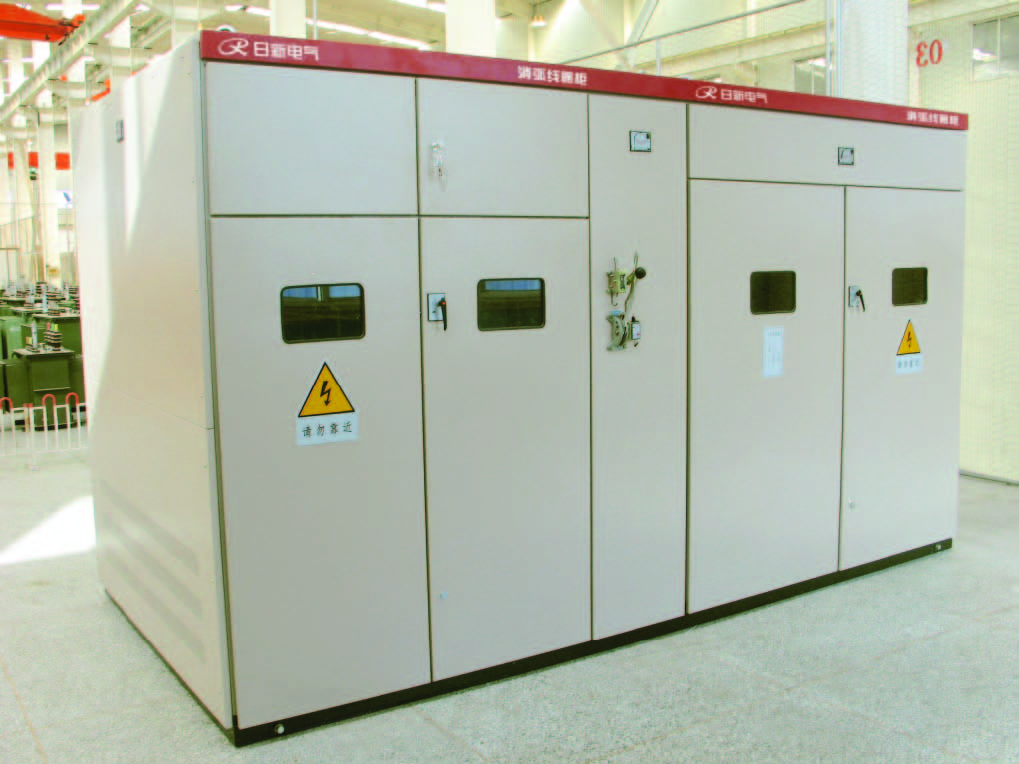

日新電氣在總結XHK系列消弧線圈自動調諧成套裝置多年運行經驗的基礎上，采納廣大用戶的意見，開發研制了SUN-XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置。
該裝置具有以下特點：
接地補償速度快，能夠在 10μs 內對單相接地故障進行補償，大大降低了由瞬 時性接地故障發展成永久故障的幾率。
裝置具有完善的安全機制，一次設備采用調匝式消弧線圈，在單相接地發生時 或者在系統出現故障（如 CT、VT 斷線或者電源失電）時對消弧線圈有載開關進行閉鎖，其補償感性電流不需要二次設備來維持，不會產生諧波，系統運行可靠性高。
控制器內置選線功能，每套最多可做到 48 路出線接地選線功能。采用并聯中 電阻技術，實現快速補償和準確選線的完美組合，該選線方法的準確性可達到100%，真正實現“選線 inside”。
可以實現多臺消弧線圈的聯機運行。
采用大屏幕漢字 LCD 顯示屏，菜單圖形化界面，配有漢字打印機，裝置設有 RS-232/RS-422/RS-485 串行接口，可作為一個子站與各種綜合自動化系統連 接，實現無人值班站的遠方監控。
控制器內置故障錄波功能，能記錄接地故障前、接地故障初始時段、接地故障 消失時段、接地故障消失后時段，零序電壓和補償電流的波形。整個裝置具有 記錄 200 次接地故障波形的能力。波形數據可存儲于移動存儲設備上，能夠轉 到計算機上通過軟件處理和顯示。真正實現“錄波 inside”。
裝置具有強大的統計功能，能夠存儲 500 次接地信息，并能將一年中的接地信 息按故障持續時間、接地中性點電壓、接地線路號等進行統計，并按照報表的 形式打印，便于對系統故障進行統計分析。
裝置具有接地信息導出功能，能將接地信息導出至移動存儲設備上，導出的文 件可直接在電腦上查看。
第一章 概述
裝置用途
隨著國民經濟的不斷發展和電力系統的不斷完善，電力系統的安全運行及供電的可靠性已顯得越來越重要，而中性點接地方式的選擇是直接影響以上兩個指標 的重要因素。
隨著城鄉電網的擴大及電纜出線的增多，系統對地電容電流急劇增加，單相接 地后流經故障點的電流較大，電弧不易熄滅，容易產生間隙性弧光接地過電壓， 導致事故跳閘率明顯上升。
為了解決上述問題，中國電網普遍采用了諧振接地方式，即在中性點裝設消弧 線圈。當發生單相接地時，由于消弧線圈產生的感性電流補償了故障點的電容電流，因而使故障點的殘流變小，從而達到自然熄弧，防止事故擴大甚至消除事故 的目的。運行經驗表明，消弧線圈對抑制間隙性弧光過電壓和鐵磁諧振過電壓，降低線路的事故跳閘率，減少人身傷亡及設備的損壞都有明顯的作用。因此，電 力行業標準 DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》中明確規定：
3～10kV 架空線路構成的系統和所有 35、66kV 電網，當單相接地故障電流大于 10A 時，中性點應裝設消弧線圈；3～10kV 電纜線路構成的系統，當單相接地故障電流 大于 30A 時，中性點應裝設消弧線圈。
諧振接地系統單相接地選線問題，是困擾電力系統的一道難題，傳統的選線裝 置普遍存在誤選、漏選現象。為了綜合解決以上問題，電氣股份有限公司在 總結 XHK 系列消弧線圈自動調諧成套裝置多年成功運行經驗的基礎上，借鑒國際 先進經驗，開發研制了 SUN-XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置。將 快速補償和準確選線融為一體，徹底解決了諧振接地系統的故障選線問題。
本裝置可適用于 6～66kV 電壓等級配電網的電容電流補償，在電力系統、冶金、 石化、煤炭等各行業的應用也越來越廣泛，對提高系統供電可靠性及安全運行有 明顯的效果。
1．2主要特點
SUN-XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置采用全進口、高集成度、 高可靠性，專用于工業實時控制的 PC104，其工作頻率最高可達 233MHz，其平均無故障運行時間大于 20 萬小時，大大地提高了裝置的可靠性。
SUN-XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置采用模塊化設計，各功能 均設計成獨立插件式模塊，以適應不同用戶的需求。SUN-XHK-Ⅱ型成套裝置最多 可以完成 48 路出線接地選線，根據實際需要，還可完成多臺消弧線圈的并聯運行。
SUN-XHK-Ⅱ型成套裝置采用大屏幕漢字 LCD 顯示屏，菜單界面，方便運行維護 人員的操作，裝置配有漢字打印機，可隨時打印各種信息，裝置設有 RS-232 / RS-422 / RS-485 串行接口，可作為一個子站與各種綜合自動化系統連接，實現無 人值班站的遠方監控。
SUN-XHK-Ⅱ型成套裝置可選配 48 路出線接地選線功能，選線方法可選擇綜合 選線法或者并聯中電阻選線法。并聯中電阻選線法是采用接地時在消弧線圈兩端瞬間投切并聯電阻的方法，瞬時向接地點注入電流有功分量，使接地點的電流幅 值和相位都有很明顯的變化，接地選線的準確性達到 100%。
SUN-XHK-Ⅱ型成套裝置帶有大容量可讀寫存儲器，能保存大量的歷史數據，供 運行技術人員分析使用。
SUN-XHK-Ⅱ型成套裝置內置故障錄波功能（選配），錄波文件記錄接地故障前、 接地故障初始時段、接地故障消失前時段、接地故障消失后等時段零序電壓及補 償電流波形。波形數據可轉到計算機上通過軟件處理和顯示。
SUN-XHK-Ⅱ型成套裝置內置接地信息導出功能（選配），接地信息數據導出后 可直接在電腦上查看。
SUN-XHK-Ⅱ型成套裝置采用多路高速 A/D 轉換器，同時對中性點電流、中性點 電壓及出線零序電流進行采樣，采樣頻率可達 133kHz。采用快速傅里葉變換（FFT）， 能夠準確計算出基波分量，徹底消除諧波干擾，使調檔有載開關能夠準確動作到正確位置，有效避免有載開關的多動或誤動，從而極大發揮了調匝式消弧線圈可 靠性高、補償速度快、無諧波產生的特點，廣被業界認可。
SUN-XHK-Ⅱ型成套裝置充分考慮到系統的安全性，一次設備采用調匝式消弧線 圈，在系統出現故障時，對消弧線圈有載開關進行閉鎖，其補償感性電流不需要二次設備來維持，系統運行安全可靠。另外，SUN-XHK-Ⅱ型成套裝置安裝了阻尼 電阻，可以在全范圍調節時避免出現諧振過電壓。
本手冊主要介紹 SUN-XHK-Ⅱ型消弧線圈自動調諧及接地選線成套裝置的原理、運行及維護。
1．3 技術指標
·環境溫度：-10℃～+45℃
·大氣壓力：80～110kPa
·環境濕度：90%（25℃），50%（40℃）
·工作電壓：交流 220V，允許偏差-20%～+15% 直流：220V/110V±10%
·功率損耗：<100W
·通訊接口：RS-232/RS-422/RS-485
·通訊規約：內置 CDT、ISA、MODBUS 等規約
·電容電流測量誤差：<3%，（當 Ic 小于 30A 時，測量誤差小于 1A）
·殘流范圍：<5A
·系統響應時間：<10μs
·選線路數：1～48 路可選
·故障錄波：可記錄 200 次故障波形
·接地信息：可記錄 500 次故障接地信息
注：上述主要技術指標均針對普通產品而言，如果有其他特殊要求請先與我們 聯系。
第二章 工作原理

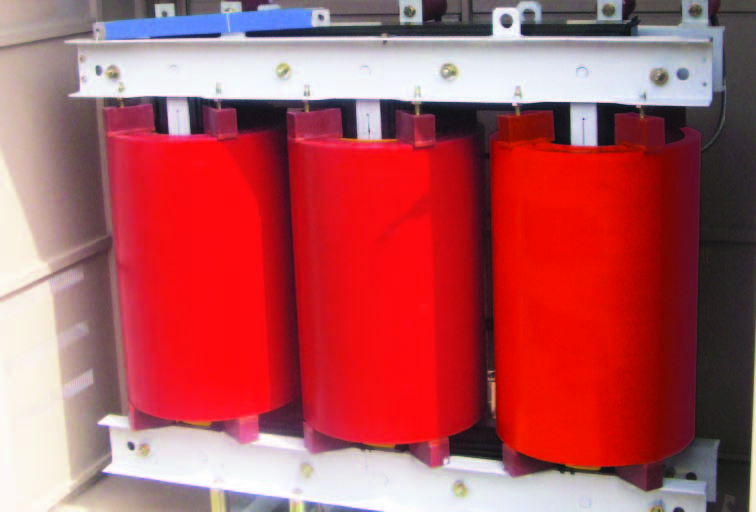

2．1 接地變壓器
如果變電站變壓器繞組為 Y 型接法，不需要使用接地變壓器。如果變電站變 壓器繞組為△型接法，需要增加接地變壓器引出中性點，接地變壓器的一次側設 有無勵磁調壓分接頭。
接地變壓器具備零序阻抗低、激磁阻抗大、功耗小等特征。繞組為 Z 接線，可 以只有初級繞組，也可以根據需要增加二次繞組（即所用負荷）。接地變壓器每相 由匝數相等的兩個串聯分繞組組成，每個磁芯上的兩個分繞組之間及它們對次級 分繞組的零序互磁通為零。
當接地變壓器兼做所用變使用時，接地變的額定容量等于所帶消弧線圈的額定 容量加上所用變的容量；獨立使用時，接地變的額定容量大于等于消弧線圈的額 定容量。
接地變壓器的外形及型號選擇詳見附錄的附圖 3、附圖 4、附表 5、附表 6。
2．2 有載調匝式消弧線圈
有載調匝式消弧線圈是一帶鐵芯的電感線圈，設有多檔位分接頭，通過有載開
關調整分接頭的短接位置，實現消弧線圈電感量的改變。
消弧線圈接在變壓器或發電機的中性點上，當系統發生單相接地時，消弧線圈提供的感性電流與系統的容性電流相位相反，流過接地點的殘流即為電感電流與 電容電流的差值。調整電感電流，就可以使接地殘流達到最小值，從而消除接地過電壓。
消弧線圈采用預補償方式，即在系統發生單相接地前，消弧線圈已處于最佳補償狀態。調匝式消弧線圈裝置補償效果最佳，補償速度快，無諧波，對瞬時性單相接地故障具有快速補償能力，極大地減少了系統由瞬時性單相接地故障發展成永久接地故障的幾率，系統安全可靠。
消弧線圈的選型應參考系統的電容電流，根據電容電流大小來決定消弧線圈的補償范圍。一般來說，系統應按電壓等級估算電容電流，每一電壓等級的總電 容電流應為線路，母線及其它一次設備的電容電流之和（電容電流估算見附錄）。 實際計算時往往將變電站設備的電容電流納入線路電容電流中的方法計算。
2．3 自動調諧及選線控制器
1) 功能特點
a) 全中文界面，操作維護簡單方便。
控制器配有大屏幕 LCD 中文顯示屏，圖形化界面，便于運行人員維護、操作。
b) 抗干擾性好，可靠性高 控制器采用二次電源技術，可抵御毀滅性電磁干擾，一、二次系統全部采用光/電隔離，可徹底消除一次系統對控制器的干擾。控制器設計了雙重自復位電路，可實現系統的自動恢復。
c) 完善的保護功能
SUN-XHK-Ⅱ型設計了完善的保護功能，包括檔位到頭閉鎖、來回調節閉鎖、 連調閉鎖、單相接地動作閉鎖等完善的閉鎖保護功能，使整個系統動作安全可靠。
d) 超大容量的事件記錄和報警功能
SUN-XHK-Ⅱ型系統配置大容量可讀寫存儲器，可記錄 500 次接地信息及各 種故障信息的歷史數據，數據存儲在大容量芯片中，保證 50 年不丟失。當單相接地時，有報警界面提示。
e) 完善的遠動功能
SUN-XHK-Ⅱ型系統設計了完善的遠動功能，可實現與傳統遠動裝置（RTU） 的連接，實現系統的遠方監控。系統還設計有RS-232/RS-485/RS-422 串行接口， 可作變電站綜合自動化系統的一個子站接入綜合自動化系統中。
f) 準確的接地選線功能
SUN-XHK-Ⅱ型系統配備有選線模塊，可完成 48 路出線的接地選線(并聯 運行的出線數不限)。裝置采用了并聯中電阻選線功能，在接地時短時投入電阻， 使接地點的電流幅值和相位都有明顯變化，可使接地選線的準確性達到 100％。 普通選線時裝置采用了人工智能、零序阻抗變化、諧波變化、五次諧波等多種選線算法進行表決的綜合選線方法，顯著提高了接地選線的準確性和可靠性。
2) 調節原理
控制器以脫諧度和殘流作為是否需要調節消弧線圈補償電流的判斷依據。投運前先將脫諧度和接地殘流設定為某一個范圍，當系統的脫諧度或殘流超出此范圍，控制器發出指令，調整消弧線圈的檔位，使調整后的脫諧度及殘流滿足要求。
中性點裝設消弧線圈之后，當系統發生單相接地時，經消弧線圈補償之后的接 地點殘流通常小于 5A，出線零序 CT 二次側電流很弱，容易受到干擾影響選線的準確性。通過并聯電阻，增加了零序電流的有功分量，采用獨特的 DK 選線法（專 利號為：ZL022153373）使選線準確率確實達到 100%。DK 選線方法克服了殘流 增量法接地后調整消弧線圈以及對高阻接地選線不準的缺點，能夠正確對金屬接 地、高阻接地和母線接地進行準確選線，對極性難以判斷的出線也可以正確選線， 選線準確性達到 100%。預調式消弧線圈并聯中電阻選線方式，綜合了預調式消弧 線圈補償速度快和電阻接地選線兩種方式的優點，既保持了電阻接地可以準確選線的優點，又可以減少接地點殘流，預調式補償方式的消弧線圈還限制弧光接地 過電壓，確保對瞬時性接地進行有效補償和對于永久性接地故障準確選線，必要 時可以跳閘。
現場試驗結果表明：在各種線路接地試驗中，并聯中電阻選線能夠顯著增加故 障線路零序電流，選線全部正確，相對其它同時參加試驗的選線裝置，該裝置的選線性能遠為優越。并聯電阻投運時，對系統無沖擊，并能進一步降低中性點電 壓，不會影響設備安全運行。
3) 故障錄波功能（可選）
控制器采用高速 PC104 工業計算機為內核，采用多路高速 A/D 轉換器，這種強大的功能組合使控制器具備接地故障錄波功能，記錄接地故障前、接地故障初 始時段、接地故障消失前、接地故障消失后幾個時段零序電壓及補償電流波形。 控制器具有記錄 200 次接地故障波形的能力。錄波文件滿足 comtrade 格式對文件 結構的要求?？刂破髋渲脗魉弯洸〝?shù)據的軟件和端口。波形數據存儲于移動存儲 設備上，可轉到計算機上通過軟件顯示和處理。
4) 接地信息導出功能
控制器可存儲 500 次接地信息，通過菜單選擇可按月、按次數或全部將接地信 息導出至移動存儲設備，導出的文件可直接在電腦上查看。
2．4 阻尼電阻
增加阻尼電阻的目的是，當系統發生串聯諧振時，限制中性點的位移電壓UN小于 15%相電壓，維持系統的正常運行，防止產生過電壓。當系統發生單相接地時，中性點流過很大的電流，這時必須將阻尼電阻短接。
當系統發生單相接地時，中性點電壓升高，中性點電流增大。當大于設定值時，阻尼電阻迅速被短接，當單相接地消失后，阻尼電阻恢復正常運行。
2．5 并聯中電阻箱
當采用并聯中電阻選線時，需配置并聯中電阻箱。它并聯于消弧線圈兩端。當裝置確認系統發生永久性單相接地故障時，中值電阻投入，向系統注入有功電流供選線。經過很短延時后，切除電阻。為了保證電阻的安全可靠，還配有電阻的 保護。并聯電阻箱外形、尺寸參考附圖 7。
2．6 中性點電壓互感器
中性點電壓互感器用以轉換中性點電壓，通過中性點電壓互感器二次側引到控制器進行采樣檢測，注意中性點電壓互感器二次側不能夠短接。
2．7 控制屏
用于安裝控制器，接線端子和操作開關。
第三章 操作說明

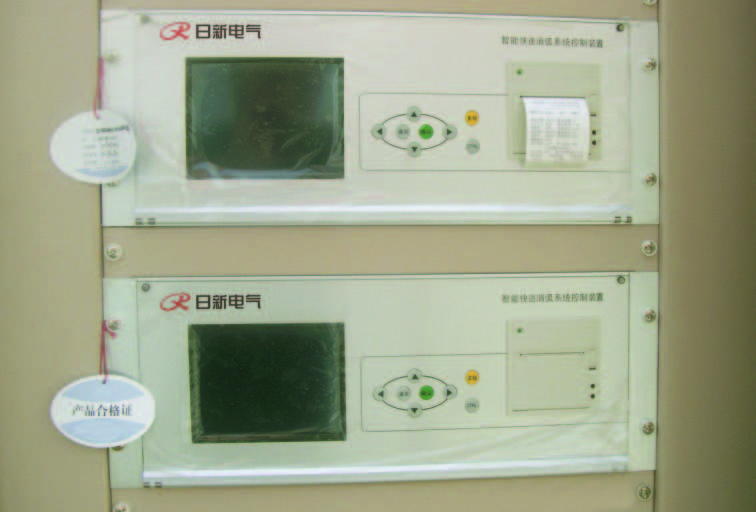

3．1 面板布置
面板中間偏左為 LCD 液晶顯示屏，下邊為操作按鍵，功能控制由漢字菜單提示。偏右為打印機，可打印中性點電流、脫諧度、電容電流、殘流、開關檔位和時間等。右下為電源開關和指示燈。
3．2 操作說明
本裝置接線完成后，上電即自動運行。當發生接地故障時自動記錄、打印故障信息。其參數配置可按以下操作修改。各參數配置完成后，除瀏覽參數外，運行時無需過多操作。
3．2．1 菜單結構
為了更加方便的操作本裝置，用戶最好先熟悉本裝置的菜單結構（選項操作）。
控制器共有六只按鍵，“左右方向鍵”、“上下方向鍵”、“取消”鍵和“確認” 鍵。
“左右方向鍵”：用于移動 LCD 顯示屏上的光標位置； “上下方向鍵”：用于改變光標處的數字或進行選擇； “取消”鍵： 用于取消當前操作；
“確認”鍵：用于確認當前操作。
在操作時，首先操作“左右方向鍵”把光標調到所需修改的地方，使當前的字體反白，然后操作“上下方向鍵”修改具體的數值。在任何界面下，如果 60 秒 之內沒有按鍵操作，系統將自動切換到“運行狀態”界面。
3．2．2 菜單項說明
本裝置采用圖形菜單界面，人機交流更直觀、快捷。開機后即進入本機主菜單。
共有 4 個圖形菜單，每個菜單都連接一個子菜單。
消弧線圈的功能選項包括：運行狀態、接地信息、參數設置、狀 態信息。
l 運行狀態――顯示運行時消弧線圈的檔位、中性點電壓、電流、電容電流、 殘流、脫諧度、運行方式等信息。
l 接地信息――可查詢最大容量為 500 次的接地信息。包括接地線路、接地 時間、接地發生時系統運行參數。
l 參數設置――可完成對系統脫諧度范圍、穩定延時、殘流范圍、時鐘、線路編號和選線延時的設定。
l 狀態信息――可以查看有載開關狀態和調檔次數。
本機最多可以監測 48 條線路，用戶在設置線路編號時應遵循逐個對應的原則，即線路序號與線路編號一一對應，可以預留空線路號待系統擴容，但不 得重復編號。
本裝置帶有內部時鐘，內部電池供電，外部電源中斷也能正常走時，能準 確記錄發生接地故障的時間。在本裝置投運及維護過程中，可能需要進行時間校準。
4) 狀態信息
本菜單用于顯示有載開關狀態和調檔次數信息。
a) 若為一控二運行方式，可按“消弧線圈號”在兩套裝置之間進行切換；
b) 有載開關為“正?！睍r(shí)表示正常狀態，為“異常”表示故障；
c) 按“ ”或“取消”鍵退出本菜單。
5）打印格式如下：
本裝置可以自動檢測到母聯開關的開合狀態，自動完成由控制獨立運行到控制聯機運行的切換。
3．2．3 報警提示
當發生單相接地時，顯示屏立即顯示此時的接地信息，包括接地線路、接地次數、發生時間及持續時間。在接地發生的時間里，始終顯示此信息，直至按任一鍵或接地故障排除，系統恢復正常運行。
3．2．4 錄波（可選）
控制器采用高速 PC104 工業計算機為內核，采用多路高速 A/D 轉換器， 這種強大的功能組合使控制器具備接地故障錄波功能，記錄消弧線圈補償電流和消弧線圈端電壓變化波形。錄波文件記錄接地故障前、接地故障初始時段、 接地故障消失前時段、接地故障消失后時段零序電壓及補償電流波形。控制器 具有記錄 200 次接地故障波形的能力。錄波文件滿足 comtrade 格式對文件結構的要求。控制器配置傳送錄波數據的軟件和端口。波形數據存儲于移動存儲 設備上，可轉到計算機上通過軟件處理和顯示。
第四章：運行維護注意事項
4．1 總則
（1）裝置的運行應由專人負責，其他人員請勿進行設定參數，按動開關等操 作。操作人員應熟知控制器操作方法，每次操作應有記錄。
（2）各參數經研究設定后應作記錄，記錄設定時間，設定值等，以便將來檢 查。設定了的參數若非需要請勿頻繁變動。
（3）消弧線圈裝置計算好系統電容電流后，調節消弧線圈到合適的檔位，接 地發生后立刻進行補償，并且在接地消失前閉鎖當前檔位。
（4）當發生單相接地時，顯示屏顯示接地信息,同時阻尼電阻被退出，直至故 障解除。當本站發生單相接地時，控制器自動閉鎖消弧線圈檔位。
（5）對整套裝置應定期進行檢查，內容包括：
a.顯示參數檢查，對比設定參數記錄，看是否有變化。
b.若消弧線圈在最大補償電流檔位運行仍不能滿足補償要求，說明消弧 線圈容量不足。
c.中性點位移電壓是否超過 15％相電壓，檔位輸入是否正常。
d.阻尼電阻、消弧線圈、接地變有無異常情況。
（6）動作檢查，人為調節一檔分接頭，檢驗有載開關動作是否正常，自動調 節是否正常。
（7）消弧線圈、接地變等一次設備應按有關規程進行定期設備檢修。
4．2 正常運行時注意事項
（1）在正常情況下，消弧線圈自動調諧裝置應投入運行。
（2）正常情況下消弧線圈自動調諧裝置應投入自動運行狀態。
（3）消弧線圈和其它電氣設備一樣，由調度實行統一管理，操作前應有當值 調度員的命令才能進行操作。
（4）消弧線圈自動調諧裝置投入運行操作步驟：
a. 合上 PK 屏內部的交、直流電源開關；
b. 合上消弧線圈與中性點之間單相隔離開關；
c. 合上控制器電源開關。
（5）消弧線圈自動調諧裝置退出運行操作步驟：
a. 斷開控制器電源開關；
b. 拉開消弧線圈與中性點之間單相隔離開關；
c. 斷開 PK 屏后交、直流電源開關。
（6） 禁止將一臺消弧線圈同時接在兩臺接地變壓器（或變壓器）的中性點上。
（7） 接地變壓器與系統母線之間應裝斷路器，不能用熔斷器代替。
（8）運行人員應熟知整套設備的功能及操作方法，特別是微機調諧器面板上 的鍵盤操作。
（9） 消弧線圈投入運行前，調度部門應對下列定值進行整定：
a. 脫諧度范圍整定；
b. 穩定延時整定：一般為 2 到 5 分鐘； 為確保裝置正常運行，設定值不得隨意改動。如發現設定值與本規程不同時，應及時向有關部門匯報。
（10） 控制器在運行中應監視并記錄下列內容：
a. 脫諧度：顯示值應在脫諧度設定范圍之內；
b. 電容電流：能夠準確顯示；
c. 殘流：等于消弧線圈當前檔位下補償電流與電容電流之差；
d. 中性點電流：通常小于 5A；
e. 中性點電壓：小于 15%相電壓；
f. 控制器電源指示燈：正常時紅色指示燈亮；
g. 打印機在線指示燈：正常時打印機上一個綠色指示燈亮；
h. PK 屏電源指示燈：正常時“電源 I”或“電源 II”指示燈亮。
（11） 接地變和消弧線圈在運行中應監視并記錄下列內容：
干式：
a. 線圈表面污濁情況；
b. 有無放電、發黑痕跡；
c. 運行時有無異常噪聲；
d. 產品結構件有無位移；
e. 產品安裝環境是否符合一定的通風條件；
f. 產品運行時是否有超出銘牌規定的運行情況。
油浸式：
a. 運行無雜音；
b. 油位應正常，油色透明不發黑；
c. 應無滲油和漏油現象；
d. 套管應清潔、無破損和裂紋；
e. 引線接觸牢固，接地裝置完好；
f. 吸濕劑不應受潮；
g. 上層油溫應正常；
h. 表計指示準確。
（12） 運行人員每半年進行一次消弧線圈運行工況分析，分析內容包括：系統接地的次數、起止的時間、故障的原因、控制器各參數的記錄、成套 裝置運行是否正常等。分析報告向主管部門和生技處各抄送一份。
4．3 系統單相接地時注意事項
（1） 系統發生單相接地時，禁止操作或手動調節該段母線上的消弧線圈。
（2）拉合消弧線圈與中性點之間單相隔離開關時，如有下列情況之一時禁止 操作：
a. 系統有單相接地現象，已聽到消弧線圈的嗡嗡聲；
b. 中性點位移電壓大于 15%相電壓。
（3） 發生單相接地必須及時排除，接地時限不超過 2 小時。
（4） 發生單相接地時，應監視并記錄下列數據：
a. 接地變和消弧線圈運行情況；
b. 阻尼電阻運行情況；
c. 控制器顯示參數：電容電流、殘流、脫諧度、中性點電壓和電流、有 載開關檔位和有載開關動作次數等；
d. 單相接地開始和結束時間；
e. 單相接地線路及單相接地原因；
f.天氣狀況。
4．4 裝置異常時注意事項
（1） 若巡視中發現下列情況之一時，應向調度和上級主管部門匯報：
a.若消弧線圈在最大補償電流檔位運行仍不能滿足補償要求，說明消弧 線圈容量不足；
b.中性點電壓大于 15%相電壓；
c.接地變或消弧線圈有異常響聲；
d.阻尼電阻異常；
e. 控制器異常。
（2）當控制器自動功能異常時,根據調度命令，可以改為手動。
（3）打印機缺紙，需及時更換紙卷。
4．5 維護注意事項
（1）接地變和消弧線圈應定期進行預防性試驗，試驗項目包括：
a. 繞組的直流電阻測量；
b. 繞組的絕緣電阻測量；
c. 絕緣油的試驗（油浸式）。
（2） 阻尼電阻的檢驗每年進行一次，試驗項目有：
a. 測量阻尼電阻值；
（3）PK 屏的檢驗每年進行一次，試驗項目有：
a. 檢查各緊固件是否牢固，并旋緊松動的緊固件；
b. 檢查接線是否松動，并旋緊松動的接線端子； c. 檢查過流開關的狀態，是否過熱、正常動作； d. 清除繼電器表面的灰塵。
（4） 控制器的檢驗每年進行一次，試驗項目有：
a. 檢查電流、電壓二次回路是否正常；
b. 檢查遠動遙信回路和遙控回路是否正常；
c. 改變系統運行方式，檢查控制器是否能正確響應；
d. 手動改變有載開關檔位，檢查各檔位顯示是否正確；
e. 模擬中性點 VT 二次電壓（或開口三角），當大于整定的接地電壓時， 是否有接地報警。
（5） 內過壓保護器（避雷器）、高壓電纜、一次接線和絕緣子等設備參照有關規程定期進行檢驗。
服務承諾
為了使用戶放心地使用我公司的產品，公司制定了完善的售前和售后服務條 例，協助用戶現場安裝調試，負責對用戶進行原理、使用及維護等方面的培訓， 定期對用戶進行回訪，指導并協助用戶進行年度維護。本公司已經通 過 ISO9001-2008 認證，我們的服務宗旨為“以優質的質量使用戶放心，以完善的售后服務使用戶滿意”。
訂貨需知
為了更好的為您服務，請?zhí)峁┮韵聰?shù)據：
（1） 系統電容電流最大值或選用消弧線圈容量，盡可能提供系統一次接線圖。
（2） 系統電壓等級。
（3） 消弧線圈到控制屏的距離。
（4） 控制屏的顏色與尺寸。
（5） 接地變是否帶站用變。
（6） 變電站站用交、直流電源參數。
