一、 引言
1997年原電力部頒發DL/T620—1997行標中規定3～10kV不直接連接發電機的系統和35kV、66kV系統，當單相接地故障電容電流不超過下列數值時，應采用不接地方式，當超過下列數值又需在接地故障條件下運行時，應采用消弧線圈接地方式：①3～10kV鋼筋混凝土或金屬桿塔的架空線路構成的系統和所有35kV、66k系統—接地電流10A；②3～10kV電纜構成系統—接地電流30A。本裝置可適用于6～66kV電壓等級配電網的電容電流補償，在電力系統的變電站或發電廠已經得到了廣泛的應用，在礦山、石化等企業供電系統的應用也越來越廣泛，對提高系統供電可靠性及安全運行有明顯的效果。
二、系統組成

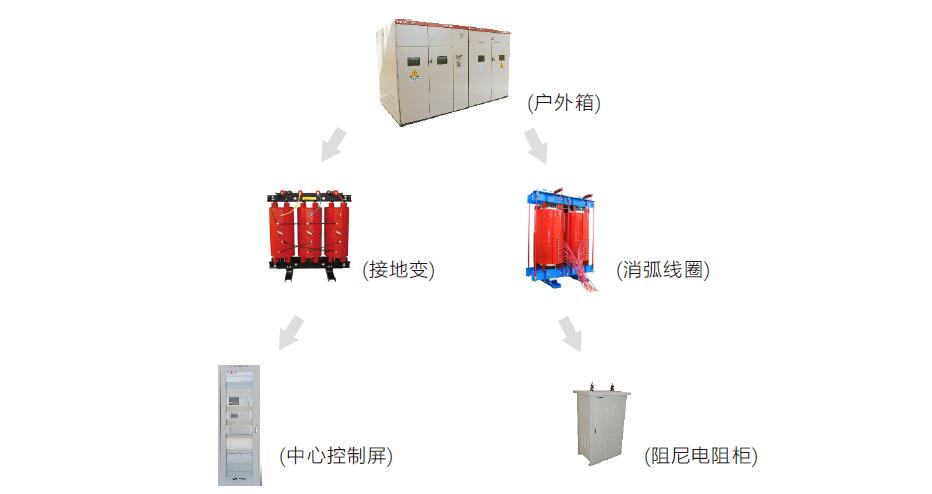

SUN-XH型自動跟蹤補償消弧線圈成套裝置系統由中心控制屏、接地變壓器、消弧線圈、阻尼電阻箱（預調試）。
圖-1 SUN-XH消弧系統組成示意圖
◇ 中心控制屏

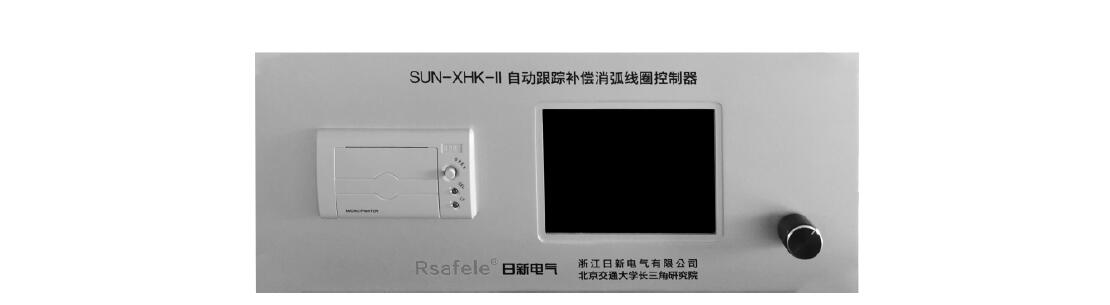

安裝于主控室，內含XHK型消弧自動控制器（控制器面板顯示如圖2所示）、跳閘出口端子及壓板（選件）等。
系統控制器完成系統電容實時在線監測，控制消弧線圈補償到位，在接地后完成選線（可選）及跳閘（可選），并完成綜合自動化信息傳送。
系統控制器有“一控一”型和“一控二”型兩種基本單元?！耙豢匾弧奔匆慌_系統控制器可控制一臺消弧線圈；“一控二”即一臺系統控制器可控制兩臺消弧線圈，兩臺消弧線圈可實現分列或并列運行，每臺消弧線圈只需滿足安裝段容量要求即可。以此兩種基本單元為基礎，可實現多臺消弧線圈的并聯運行。根據電站發展建設要求，系統控制器可實現“一控三”運行機制。系統的相關信息可通過裝置的RS- 232口或RS-485口遠傳，適應無人值守變電站要求。
◇ 接地變壓器
對于35kV、66kV配電網，變壓器繞組為Y接法，有中性點引出，變壓器零序阻抗較低時可不用接地變。

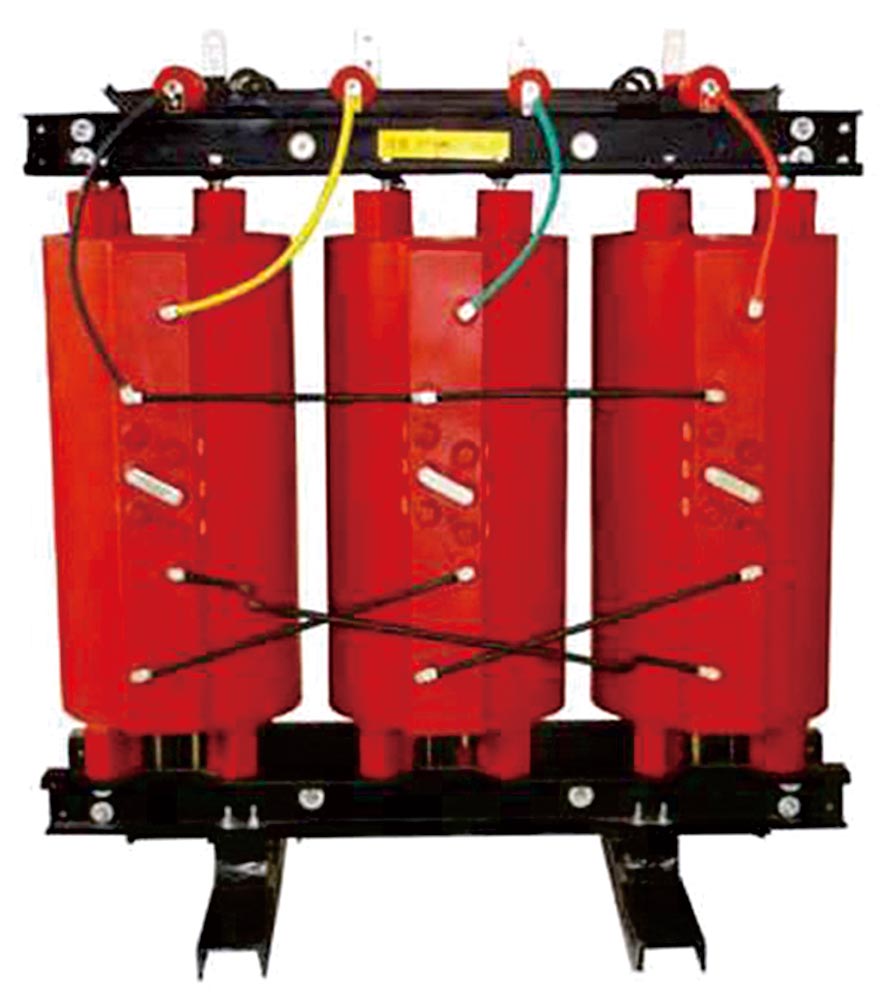

對于6kV、10kV配電網，因變壓器繞組為Δ接法，需要用接地變壓器制造中性點，以便加裝消弧線圈。為降低零序阻抗，接地變壓器一般采用Z形接線，并可帶適當的二次容量以代替站用變。

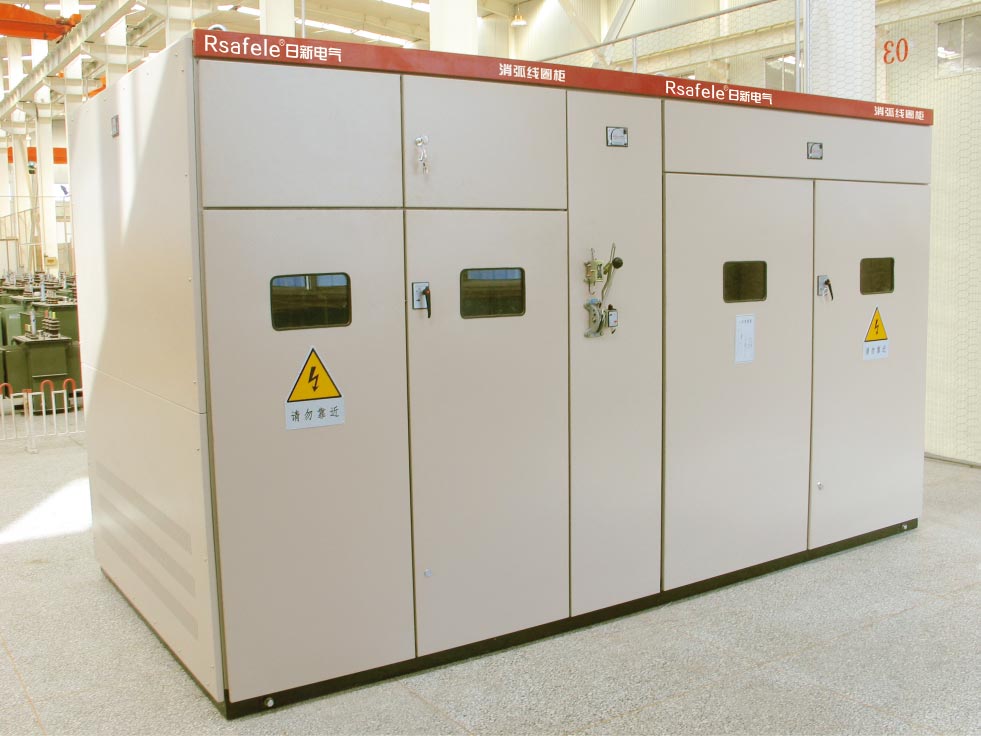

◇ 消弧線圈
◇ 阻控箱
三、裝置特點

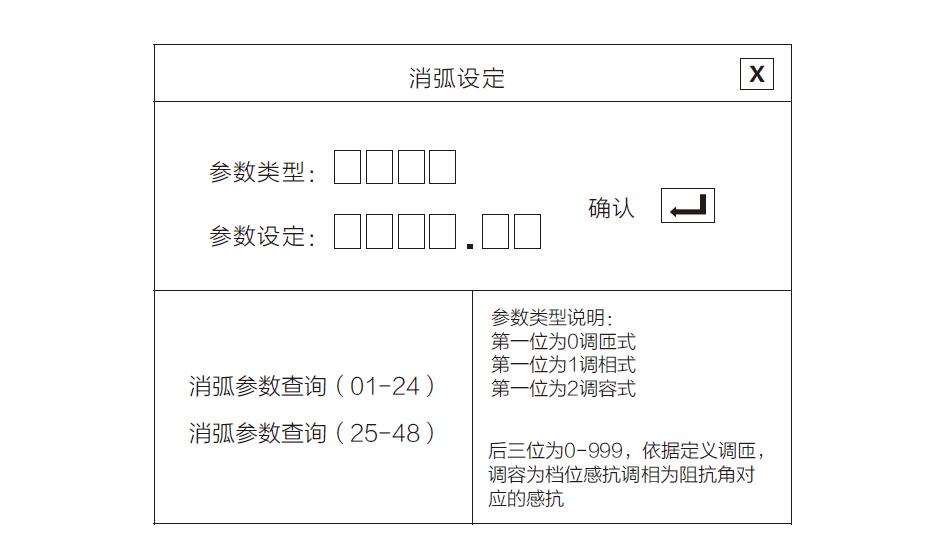

一機多能，根據不同的消弧線圈（調匝式、調容式和相控式），本裝置具有接地預補償和實時補償兩種補償模式可供用戶選擇。在消弧線圈控制器的“消弧設定”菜單中，如圖3所示，可以對消弧線圈的出廠類型進行設定，客戶在簽訂合同時，一定要注明消弧線圈的類型。由于一次設備的不同，中心控制屏的接線存在較大的區別。
SUN-XHK型自動控制器（以下簡稱本裝置）具有以下特點：
預補償模式：系統配置調匝式或調容式消弧線圈，在系統發生單相接地故障前，控制器根據線路對地電容電流自動調節消弧線圈抽頭（調匝式）或改變電容器組抽頭（調容式），預先到達補償位置。成熟、豐富的內置通訊協議，可作為一個子站與各種綜合自動化系統連接，實現無人值班站的遠方監控。
實時補償模式：系統配置相控式消弧線圈，在系統發生單相接地故障的同時，控制器根據線路接地點電容電流第一時間輸出補償電流，由于在這種補償方式中消弧線圈的調節是通過改變可控硅導通相角來實現，所以被稱為相控式，因可控硅相角連續可調，所以這種補償方式也稱為無極調節方式。
大屏幕LCD 顯示、靈活飛梭操作、形象圖形化界面、熱敏高速漢字打印機，實現友好人機交互。
實時、動態系統電容電流監測。采取可靠的軟、硬件設計和多重抗干擾措施，確保裝置長期可靠運行不“死機”。
一臺控制裝置可以最多實現3臺消弧線圈的控制，極大的節約用戶成本和提高控制的可靠性。
智能的聯機方法和計算能力，滿足用戶復雜多變的系統運行方式。
中性點注入特征電流變化，無縫結合消弧線圈控制，快速準確選線。
故障錄波功能：記錄接地故障前、接地故障初始時段、接地故障消失時段、接地故障消失后時段的零序電壓和補償電流波形。可以現場查看接地記錄波形，也可通過通訊方式取到上位機查看分析。
四、技術指標
電容電流測量誤差：2%，最小1A
環境溫度：-10℃～+45℃
大氣壓力：80～110kPa
通訊規約：內置CDT、ISA、MODBUS等十多種規約
工作電壓：交流220V，允許偏差－20%～＋15% 直流：220V/110V±10%
功率損耗：<100W
環境濕度：90%（25℃），50%（40℃）
通訊接口：RS-232/RS-422/RS-485
裝置響應時間：<1ms
殘流范圍：≤3A（相控式消弧線圈≤1A）
選線路數： 最大48路
殘流穩定時間：<10ms
備注：上述主要技術指標均針對普通產品，如有其他特殊要求請先與我們聯系

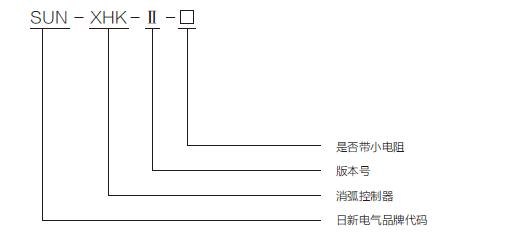

五、型號說明
六、一般使用條件
大氣相對濕度：日平均不超過95%，月平均不超過90%
大氣壓力：86~106 kPa
海拔高度：1000 m以下
具有良好的接地網.
環境溫度：一次設備為-30℃~+40℃ ；系統控制器為-5℃~+40℃
備注：若使用條件與以上不同時，需在訂貨時加以注明。
七、菜單結構

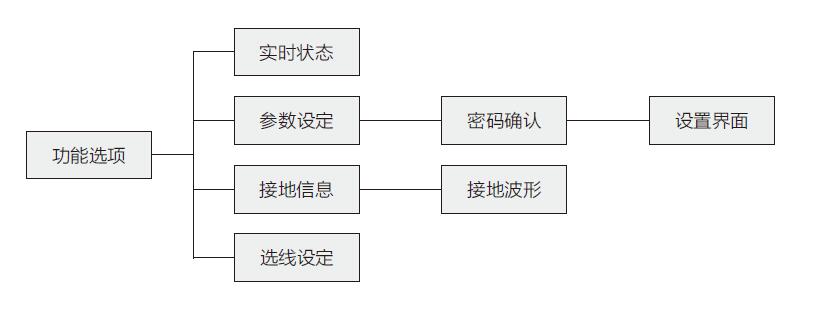

縱向菜單式結構：菜單流向如圖4，了解并熟悉本裝置的菜單結構，有助于現場實際操作。
飛梭技術：左右旋轉移動光標，輕輕點擊確認，可以讓您進入您想進入的任何界面，了解您想了解的詳細數據。
在任何界面下，如果60秒之內沒有人為操作，系統將自動切換到“運行狀態”界面。
SUN-XH
