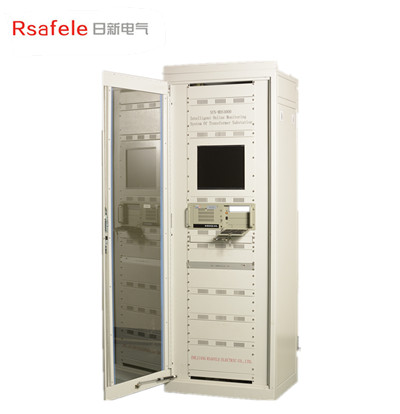

一、系統概述
日新電氣SUN-IGuard-510系列變壓器局部放電在線監測系統以獨特的3+3+1頻道配置，監測電力變壓器內的異常放電，當異常放電發生時，SUN-IGuard系統會自動過濾、分析信號，同時將自動演算數據記錄于SD卡上;SUN-IGuard系統能白自動適應環境干擾，適時發出預警以防范意外發生。本裝置采用RF(Radio Frequency) & AE(AcousticEmission)工程技術，即使在高壓變電所環境干擾下也能夠靈敏地解析出信號;使用的參數設定與自動化參數，使本機能應用于各種高低壓變壓器系統，并能快速安裝使用。
變壓器局部放電在線監測系統以局放所產生的各種現象為依據，通過能表述該現象的物理量來表征局放的狀態。目前，關于變壓器局放狀態監測流行的方法主要有UHF法和脈沖電流法兩種方法。
UHF法監測局放是指:當變壓器內部發生局部放電時，將會向外輻射出特高頻(UltraHigh Frequency，下文簡寫為UHF)電磁波，因此，通過檢測電力變壓器內部是否存在UHF信號，可以判斷電力變壓器內部是否發生局部放電。
脈沖電流法監測局放是指:在變壓器局放過程中會產生電脈沖，可以從高壓套管末屏接地線采集到的脈沖電流信號，來判斷變壓器是否發生局部放電。
目前，國網公司推薦采用特高頻(UHF)法，UHF傳感器抗干擾能力較強，其高靈敏度的作用，可以發現變壓器的早期故障。用UHF進行局放狀態監測的傳感器安裝兩種方式:一種是油閥式，另一種是內置式，分別應用于技改站和新建站。
二、工作原理
如同大氣的閃電現象，我們會先接收到閃光，接著會聽到雷聲;在變壓器的內部產生局部放電時，我們也會先偵測到電磁（光）波，接著會接收到超音波AE(Acoustic Emission)訊號，當我們在變壓器本體上安置3只AE-Sensor就會量測到如右的波形。以RF一Base （電磁波）訊號產生的時間為基準，可以獲得每個AE-Sensor接收到訊號的時間差（ t1、t2、t3 )。
日新電氣SUN-IGuard系統會自動判讀訊號，并計算出時間（ t1、t2、t3)，將時間乘上AE波速我們可以得到距離R1、R2、R3，再根據R1、R2、R3所描繪的球面交會空間，即可判斷出放電位置。
SUN-IGuard系統配有9顆獨立高速運作的微電腦系統，使其能夠同步并自動判讀、截取各頻道訊號，并計算出時間差（ t1、t2、t3)，同時也會將時間差儲存在SD-Card上，用戶可以將SD-Card上的資料匯入SUN-IGuard分析軟件，分析軟件會繪出每筆資料的球面交會空間，讓您以大量的資訊獲得更精確的判讀。此外，SUN-IGuard系統亦將時間差（ t1、t2、t3)換算成距離，您可以在Test模式下,開切換 士1E會放電示器的數值即是AE-Sensor距離放電點的距離。

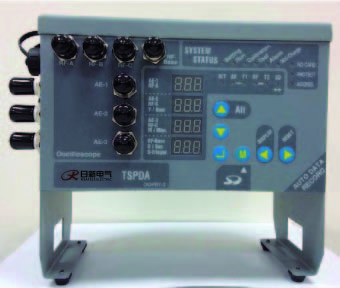

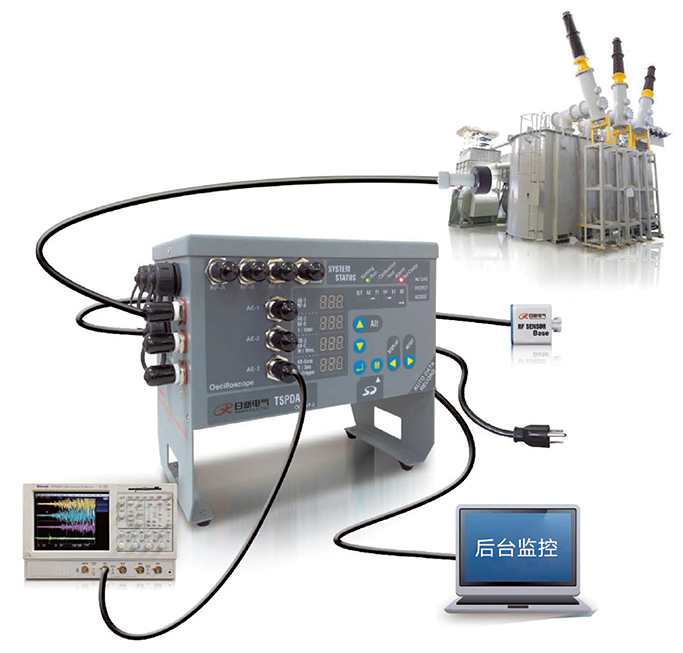

三、系統組成
AE感測器3通道+RF感測器4通道(RF Base)
配置輸出類比訊號通道至示波器或記錄器并記錄波形輸出SSR NO接點( DC/AC個別同步動作)
內部儲存資料記錄( SD CARD)
內置大容量之電容，停電長達1小時內不影響機能具備自我診斷驗證裝置，可自我驗證裝置安裝正常與否
機構防水等級達IP66
RS-485標準傳輸界面
四、性能特點
將AE結合RF且發生放電時
透過AE (Acoustic Emission)與RF(RadioFrequency)的結合，不但能將機械聲波及電氣訊號區分出來，且能準確定位出放電訊號位置。不受環境及運轉干擾，并自動調校至最佳靈敏度
本主機提升抗干擾模式，不懂降低環境反運轉干擾的因素;且可針對不同環境自動調整靈敏度至最佳模式。
準確定位出異常放電發生處
以獨特的3+3+1頻道配置，監測電力變壓器內的異常放電，當異常放電發生時，TSPDA會自動過濾、分析信號，透過獨特的計算模式，可精確定位出放點位置。
采非侵入式設計
不需停機即可安裝，方便和省時。
防水機構IP66，可直接安裝在屋外變壓器通過IP66防水認證，可安裝在屋內/屋外型變壓器。
內置不斷電系統，不受停電影響
內建大容量之電容，當停電時可長達一小時不影響機能。
內部可儲存資料，并支援PS-485傳輸介面本機提供SD記憶卡裝置，可儲存百萬筆資料以上;且提供RS-485串列埠，可與中央控制室連線訊息。
五、技術參數

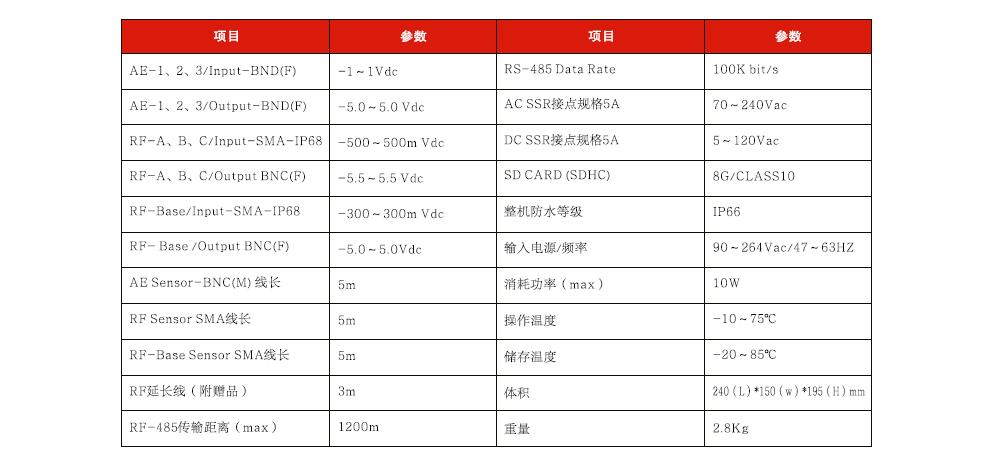

１、SUN-IGuard-503系列變壓器局部放電在線監測系統
