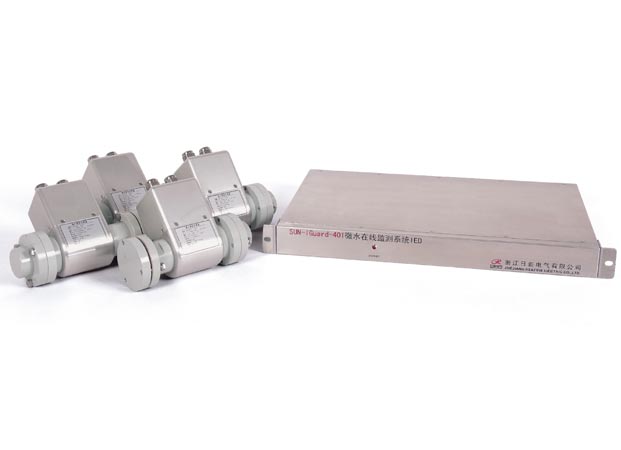

3.1.3 SUN-IGuard-401系列 SF6氣體微水密度在線監測系統
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、產品概述
近幾十年來SF6氣體作為優良的絕緣介質和滅弧介質在高壓電力設備絕緣領域得到越來越廣泛的應用。氣體絕緣金屬封閉電器GIS的應用打破了傳統變電站的概念，使緊湊型、高電壓、大容量新式變電站的發展得以實現，并成為城網變電站改造的重要途徑。
但隨著GIS設備的運行，當SF6氣體中的水分含量增大或由于氣體泄漏，會造成絕緣性能下降，或經電弧放電作用下，會產生多種有毒和腐蝕性氣體，影響GIS的安全運行。由于絕緣性能下降而引起的GIS故障時有發生，因而如果能夠在線監測GIS中SF6氣體的微水含量和密度就可以防患于未然。
SUN-IGuard-401系列SF6密度微水在線監測系統的濕度檢測采用世界頂級傳感器作為測量元件，結合最先進的微水在線監測理論和技術方法，由傳感器、主IED以及后臺監控計算機構成。傳感器與SF6氣體氣室連接，主IED為傳感器供電和通訊轉接，通過RS485或光纖等方式傳輸至后臺計算機的軟件系統。
本系統主要用于110kV ~750kV電壓等級的高壓開關斷路器或GIS組合電器中SF6氣體狀態在線監測，實現了對高壓電氣設備SF6氣體的在線監測。裝置能夠?qū)F6氣體的濕度、密度和溫度進行實時數據采集、現場顯示、數據遠傳、故障報警與閉鎖信號傳輸、后臺數據顯示與趨勢分析，為狀態檢修和智能電網建設提供可靠信息與依據。
二、性能特點
1、監測GIS設備中SF6氣體的溫度、壓力、密度、微水、露點；
2、采用全封閉設計，防水抗塵，抗強電磁干擾，安裝使用方便，可用于高頻電場環境和室外環境；
3、消除了測量過程中溫度、壓力對微水的影響，數據穩定；
4、采用溫度、微水集成芯片，直接測量氣體溫度，消除氣室內外的溫差，密度值計算準確；
5、采用水汽分壓力的方式測量微水值（與鏡面法測量氣體微水的計算方式相同），測量準確。

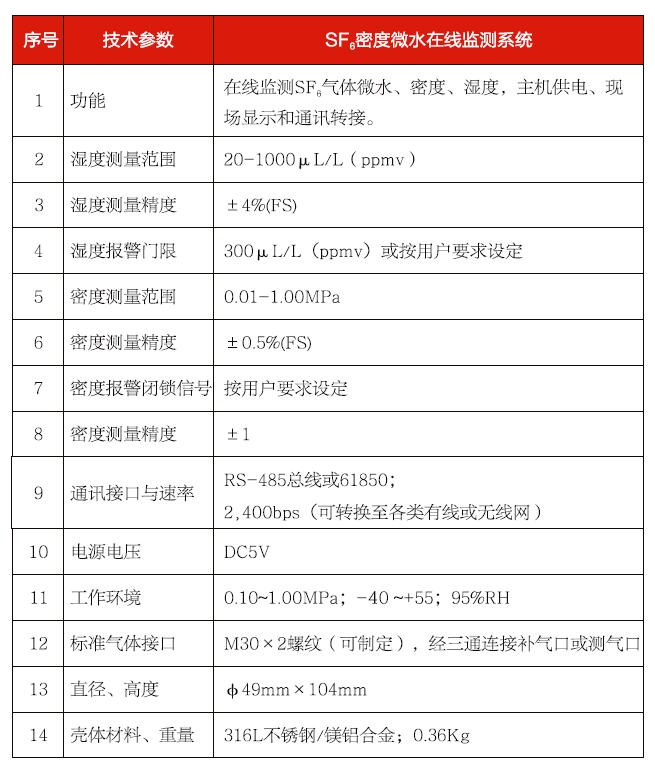

三、技術參數
GIS SF6氣體微水密度運行標準：新投產SF6斷路器滅弧氣室內的含水量不能超過150PPM ( 150uL/L)，運行中則不能超過300PPM ( 300uL/L)。
——GB/T8905-1996《六氟化硫電氣設備中氣體管理與檢測導則》
SUN-IGuard-401系列
