5.2.4 SUN-IGuard-800系列 電網動態錄波及精準選線裝置
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、產品概述
電網動態錄波及精準保護裝置是浙江日新電氣有限公司依托上海交通大學聯合研制的新一代集零序故障診斷、零序故障錄波、小電流接地選線、消弧線圈/小電阻/消弧柜動態特性監視等功能為一體的中壓電網零序故障監測專家系統。它適用于6kV~66kV中性點不接地系統、經消弧線圈接地系統、經小電阻接地系統以及經消弧柜轉移接地的系統，可廣泛應用于供電公司及發電、石油、化工、冶金、煤礦等大型廠礦企業。
二、核心功能
1、可在線辨識各類零序故障（包括單相接地）的故障類型和故障區域。
2、可在線監測消弧線圈、小電阻、消弧柜等接地保護設備的動態特性。
3、可對各類零序故障進行錄波記錄和后臺波形分析。
三、產品價值
1、實現了全面的零序故障診斷，可準確辨識支路故障、串聯諧振、鐵磁諧振、PT異常、母線故障等。
2、采用暫穩態相結合的新型選線方法實現了精準選線，從而避免了傳統拉路排查法對用電可靠性的影響，避免了因故障排查時間過長導致的故障升級。
3、可及時發現消弧線圈、小電阻、消弧柜等接地保護設備的動態特性是否異常，避免惡性事故。
a)經消弧線圈接地系統中，如果消弧線圈動態特性異常，則不能有效抑制孤光過電壓;
b)經小電阻接地系統中，小電阻動態特性與繼保設備配合不當，可造成接地電阻燒毀，使得系統變?yōu)椴唤拥叵到y(tǒng)，形成重大安全隱患;
c)消弧柜拒動、動作慢會導致故障點無法及時轉移，導致不能有效抑制弧光過電壓、判相錯則可造成相間短路;
4、強大的零序故障錄波功能，可捕捉毫秒級的瞬間故障，并配備專業的后臺分析軟件，便于探明故障真實原因，找到治理方案，避免類似故障。
四、組成

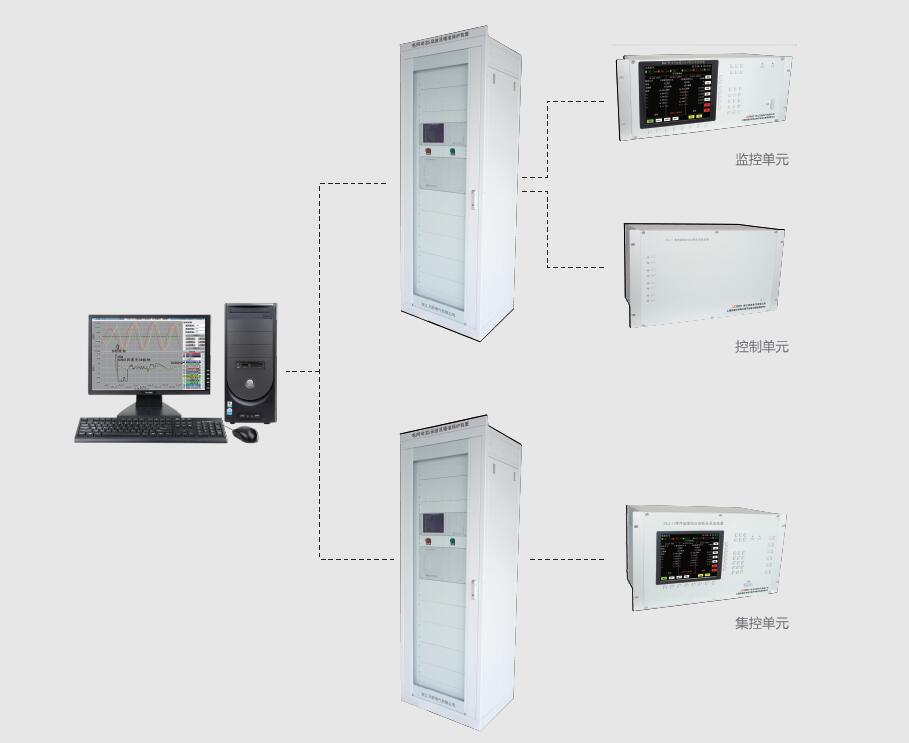

電網動態錄波及精準保護裝置，由零序故障綜合診斷及錄波裝置、后臺分析工作站組成，其中，零序故障綜合診斷及錄波裝置可根據用戶的配置要求，選配監控單元、控制單元、集控單元等模塊。
五、功能
1、零序故障綜合診斷功能
A、利用故障發生前后完整的錄波信號，通過與故障特征庫的比對實現故障類型辨識。
B、故障類型包括:支路故障、串聯諧振、鐵磁諧振、PT異常、母線故障等。
2、接地故障選線功能
采用基于故障過程分析及暫穩態相結合的選線算法，實現準確選線。
3、零序故障錄波及波形分析功能
A、可對造成零序電壓升高的各類故障進行錄波，包括毫秒級的瞬時性故障。
B、錄波信號包括各相對地電壓、零序電壓、中性點電流及各支路零序電流信號。
C、全程實時錄波并記錄存儲故障發生前后500個周波和故障消失前后40個周波的波形數據。
D、存儲10000次以上的錄波數據，可查詢并顯示錄波波形。
4、消弧線圈動態特性監視功能
可監測消弧線圈動態響應時間、接地殘流、接地相相電壓恢復速度，最高瞬時電壓等動態特性。
5、小電阻動態特性監視功能
A、實時對小電阻的電流特性進行在線采樣，以監測小電阻通斷狀態，避免電阻熔斷等開路事故發生。
B、實時監視計算小電阻的阻值變化及狀態信息，以便及時發現故障現象。
6、消弧柜動態特性監視功能
可監測消弧柜動態響應時間，最高瞬時電壓等動態特性。
7、通信功能
A、綜合自動化系統接入。
B、實現事件及波形上傳。
C、可提供RS232、RS422、RS485以及以太網通信接口。
8、后臺監控分析功能
A、通過IP網絡可將各變電站的零序故障綜合診斷及錄波裝置接入后臺分析工作站，實現對裝置和數據的遠程監控及分析功能。
B、具有優良的可視化人機交互界面，可以方便地分析錄波數據，顯示和比較錄波波形，為現場技術人員進行事后電網事故分析提供依據和分析工具。
C、通過后臺分析工作站可以實現:
※遠程監控各個站所零序故障綜合診斷及錄波裝置。
※遠程調取故障數據并進行集中管理，統一分析，處理及統計。
※實現軟件的遠程更新和設備的遠程維護?！收喜ㄐ位胤殴δ埽瑢?shí)現故障判別再現。※事件及故障信息的遠程報警功能。
9、參數配置功能
A、可配置站名、支路名、零序電流互感器變比，電網中性點接地方式等，支持中文支路名稱。
B、可設定系統時間，互感器性能配置及調整。
10、跳閘功能
可實現延時跳閘。
六、特點
1、高性能

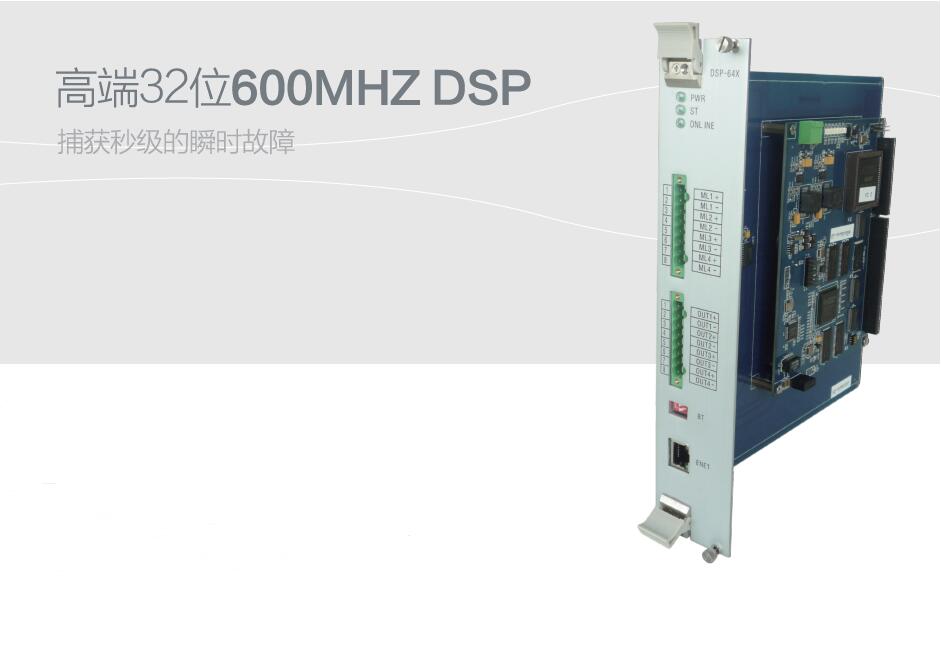

※采用高端32位600MHZ DSP(數字信號處理)技術，具有強大的高速運算能力，支持100路信號的實時錄波，可捕獲毫秒級的瞬時故障。
2、高精度、長周期故障錄波
※采用16位高速A/D轉換芯片，數據采集速度快、精度高。
※裝置電流輸入精度可達0.1%，保證接地電流很小時（高阻接地）能準確捕獲信號。
3、高可靠性
※采用雙CPU設計，人機界面和檢測診斷邏輯分屬不同的CPU，互相監測、互不影響。
※采用歐式標準插框結構，強弱電隔離、硬件看門狗、光電隔離和無觸點設計。
4、大容量
※單套系統可支持2個電壓等級6個母段，64條支路。
※可記憶10000次以上故障信息，裝置掉電后信息不丟失。
5、友好的人機界面

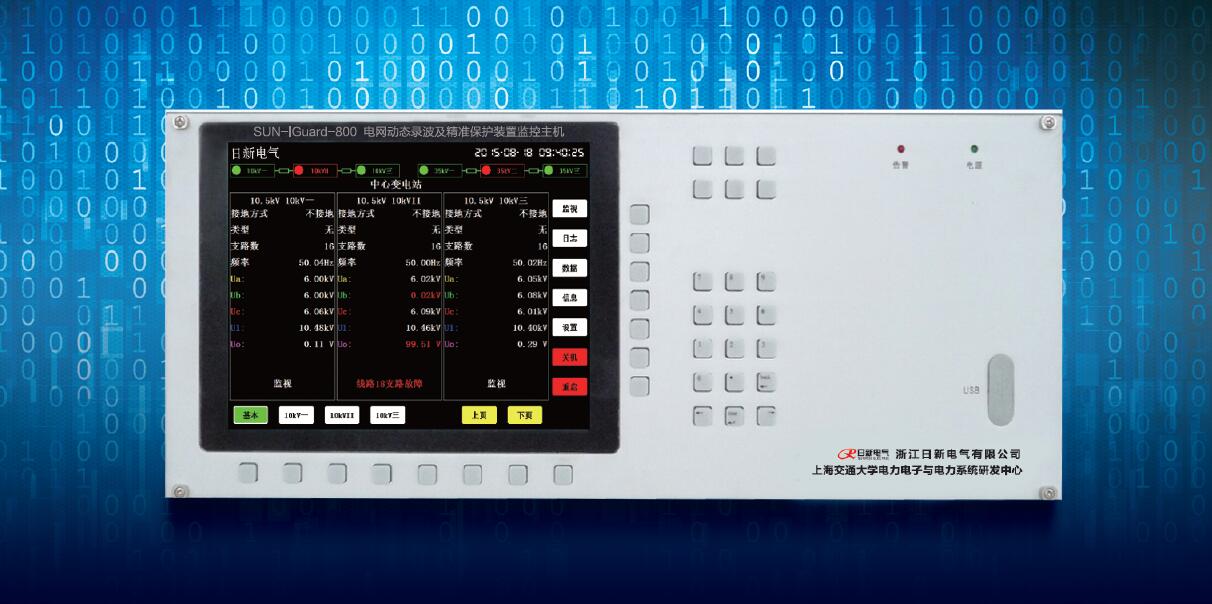

※“8.4寸”彩色液晶顯示屏，多級菜單人機交互界面，操作簡捷，使用方便。
※運行界面結構清晰，系統運行參數、接地信息、波形、診斷結果等一目了然;支持歷史數據的查詢和分析，支持錄波數據的波形顯示。
※故障發生時顯示故障類型和接地支路等信息。
6、完善的自檢能力
※能夠在線進行裝置自檢從而確認系統運行狀態。
七、技術參數及指標

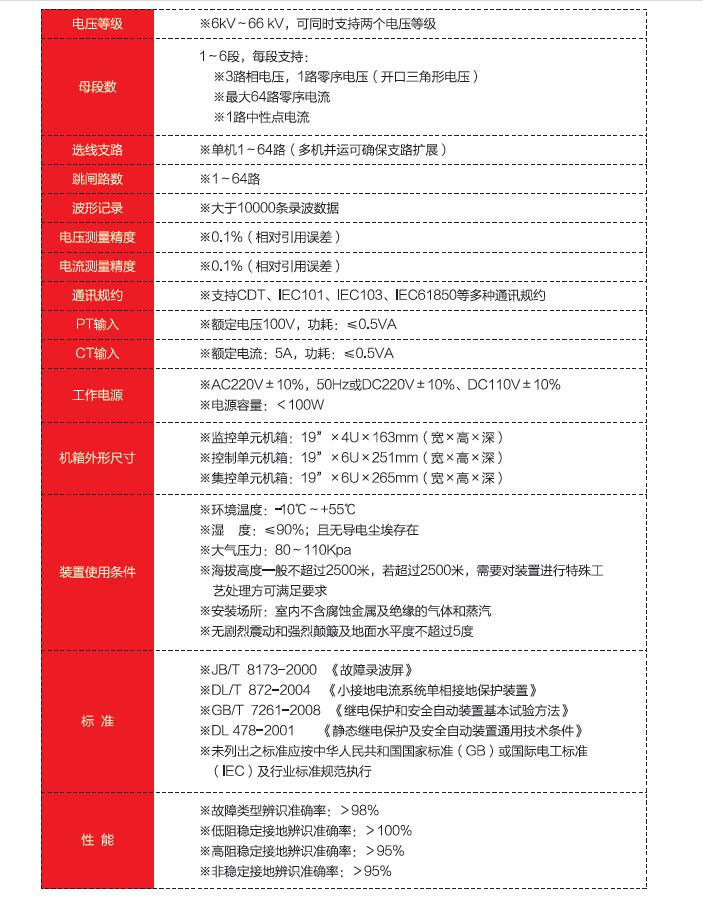

SUN-IGuard-800 電網動態錄波及精準保護裝置
