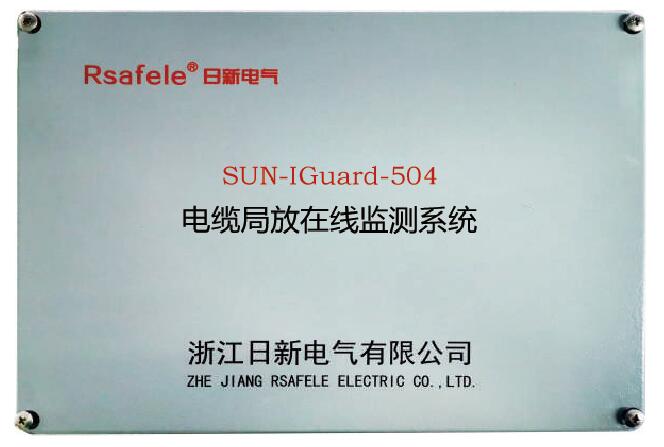

9.7.1 SUN-IGuard-504系列 電纜局放在線監測系統
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、系統概述
近年來，我國城市電網中大量采用XLPE電力電纜。在這種電纜的絕緣結構中會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質尖端處極易產生局部放電。另外在電力電纜的安裝和運行過程中產生的各種絕緣缺陷以及當電纜及附件逐步老化后會也產生局部放電。由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化最終導致絕緣擊穿，造成嚴重事故。
電力電纜是輸送電力的關鍵環節，通過對高壓電纜本體、中間接頭和終端頭等部位局部放電的監測及時發現絕緣系統中的薄弱環節，評估其絕緣狀態，找出故障原因，保證電力電纜質量和電力系統可靠運行，進而對經濟發展、社會穩定都有重要的意義。日新電氣基于寬頻帶脈沖檢測技術開發了高壓電纜局部放電在線監測系統，用數字信號處理方式進行抗干擾、定位和譜圖分析，大大提高了局放監測的準確度，降低了運行人員對局部放電情況的判斷難度，使局放監測的應用更切合實際。
二、系統結構
三、系統特點
※ 實時在線監測，在高壓電纜不停電的狀態下對局部放電進行實時監測；
※ 同步數字多通道局部放電測試技術，可以同時監測多回路、多相電纜；
※ 對電纜局放進行全方位監測，包括電纜本體、電纜中間接頭和終端頭，并且能準確定位放電源；
※ 采用“雙端測量”和“小波算法”等先進技術過濾干擾信號和背景噪聲，準確測量電纜局放綜合信息；
※ 采用“雙端測量”和“光纖同步網”技術，納秒級精準對時，實現對局部放電源的精確定位，定位精度±3m；
※ 支持CT取電，滿足復雜現場的供電需求；
※ 支持光纖以太網與3G/4G無線通訊；

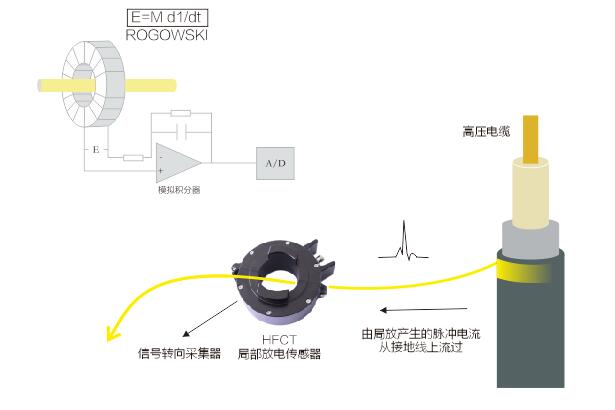

四、系統原理
當高壓電纜的絕緣層中有局部放電發生時會伴隨產生高頻脈沖信號，并沿著電纜的金屬護套向電纜兩端傳播。由于電纜的金屬護套通過接地線接地，所以通過在接地線上套接羅戈夫斯基線圈利用電磁感應原理即可探測到局部放電所產生的高頻脈沖電流，實現對局部放電的探測。
五、局放傳感器

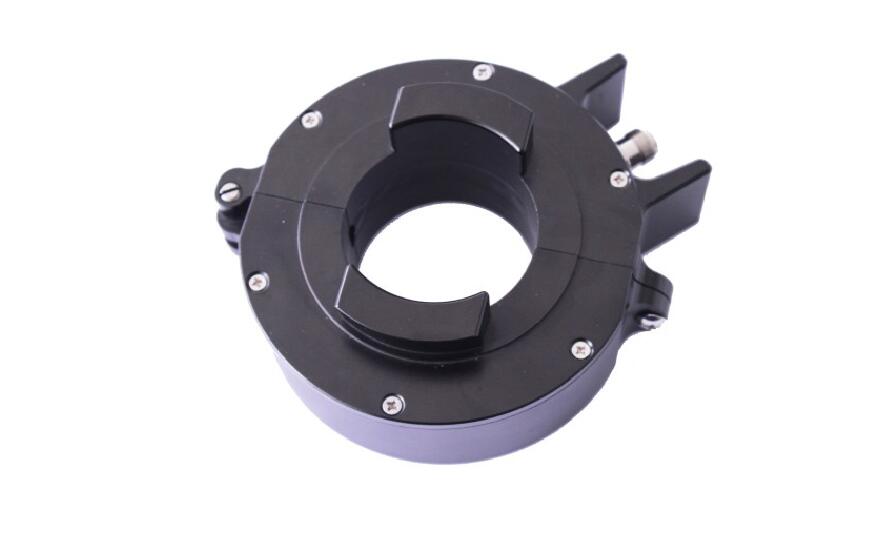

局部放電傳感器是一種高頻磁芯的羅戈夫斯基線圈，即帶有高頻磁芯的穿心式電流互感器。其工作原理是使沿電纜金屬護套傳播的局部防電脈沖電流穿過局部放電傳感器，然后通過測量次級繞組中的脈沖信號電壓來判斷電纜的絕緣層中是否有局部放電發生。
局部放電傳感器環形鐵芯材料選用燒結式永磁鐵氧體，具有高頻、高感的特性，可準確探測到低至5pc的局放信號。物理結構設計為分裂式，通過卡在電纜接地線上或交叉互聯線上實現對局放脈沖信號的監測，現場安裝極為方便。

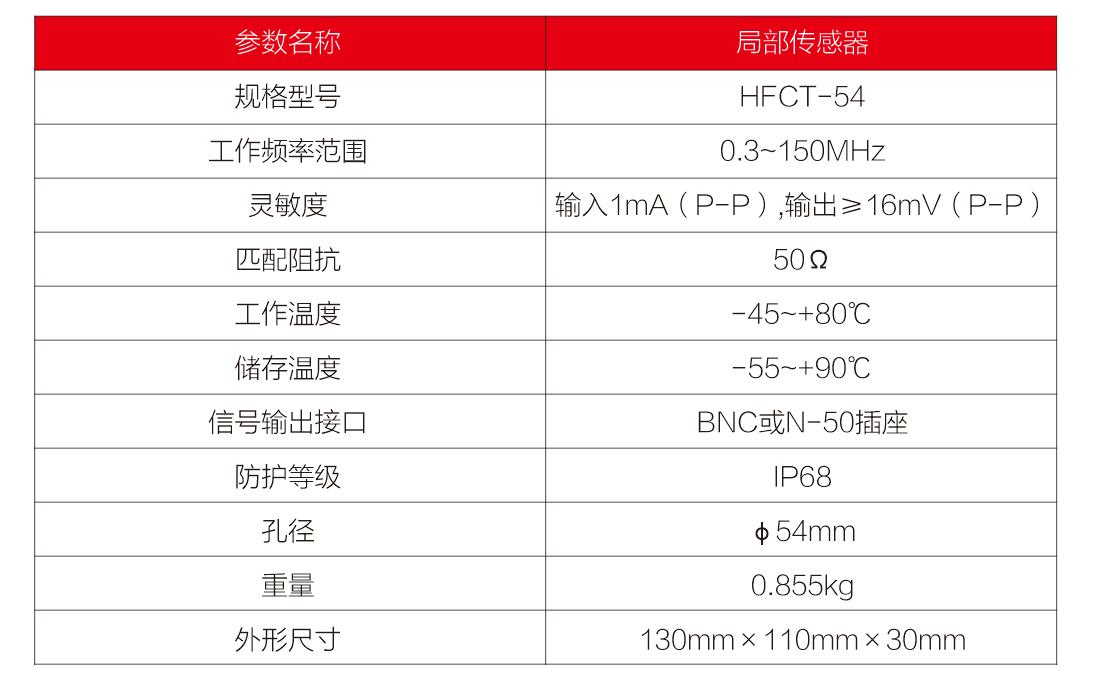

5.1技術參數
六、信號采集箱
局放信號采集器實時接收局放傳感器傳來的數據信號，通過RF濾波、放大、高速采樣等處理步驟提取局放信號，再通過“雙端測量”、“小波降噪”、“光纖同步”等先進技術過濾干擾信息和背景噪聲并確定局放發生位置，得到準確的電纜局放監測信息。局放信號采集器通過以太網或光纖網把數據上傳至局放監控主機進一步分析處理。

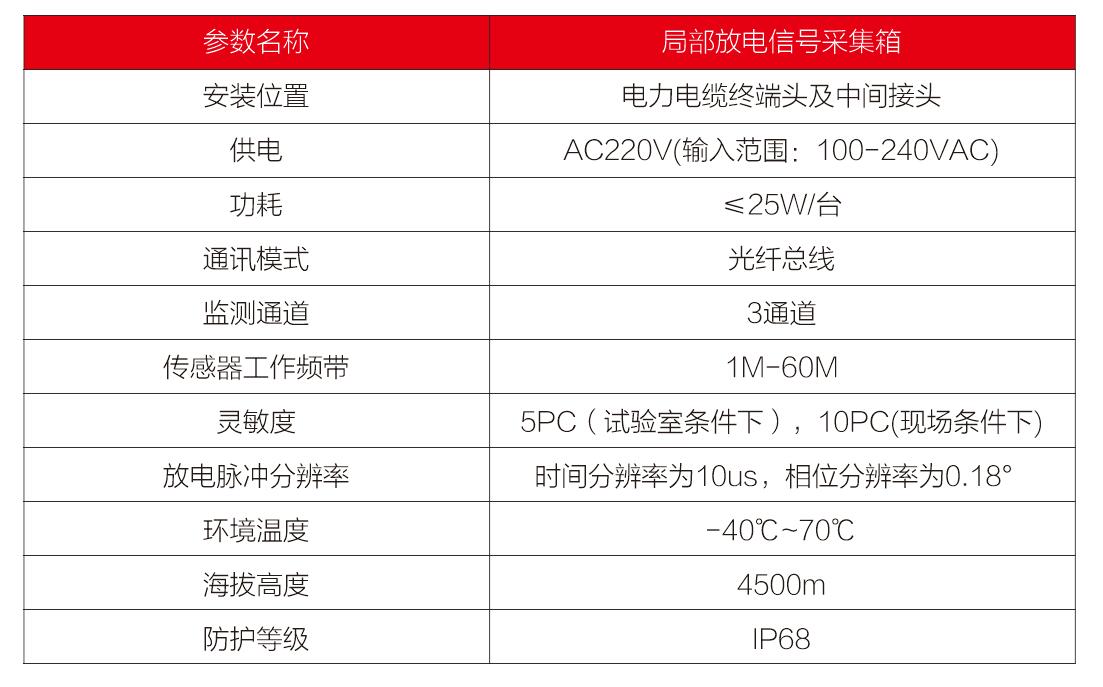

6.1技術參數

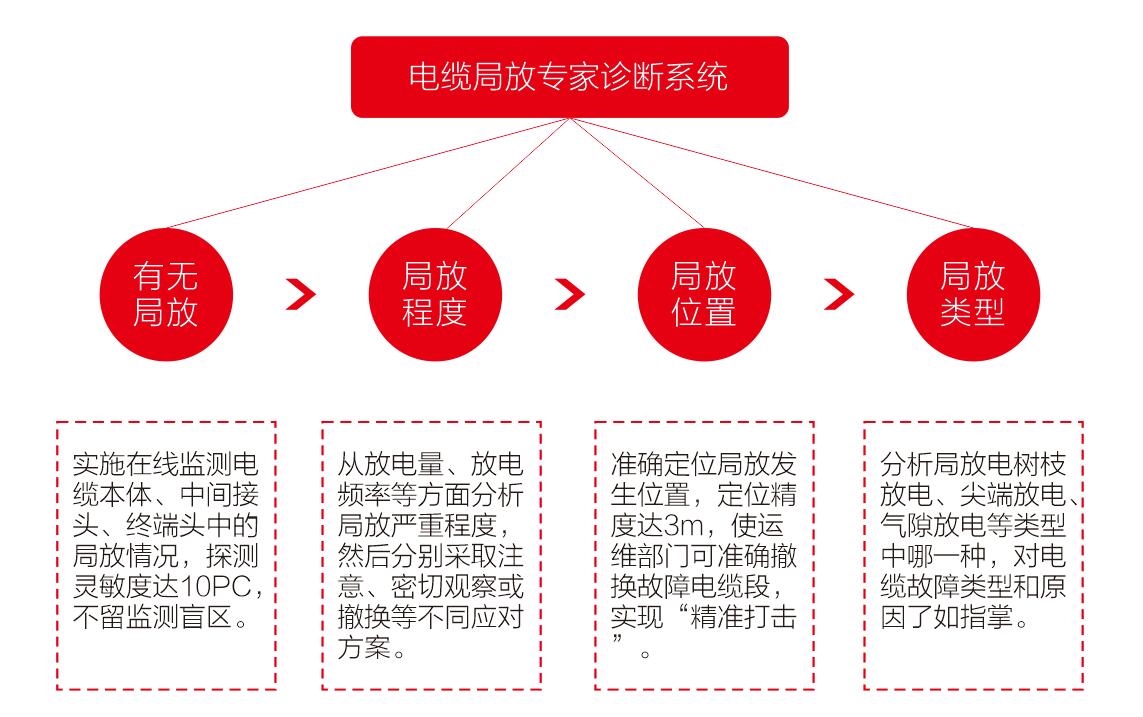

七、專家診斷系統
局部放電監測系統內置專家診斷系統，全面分析局放的類型、嚴重程度、發展趨勢、發生位置等綜合信息，簡化運維人員分析局放數據的步驟和難度，縮短搶修時間，提高搶修質量，實現電纜運維“去專家化”。
八、設備安裝

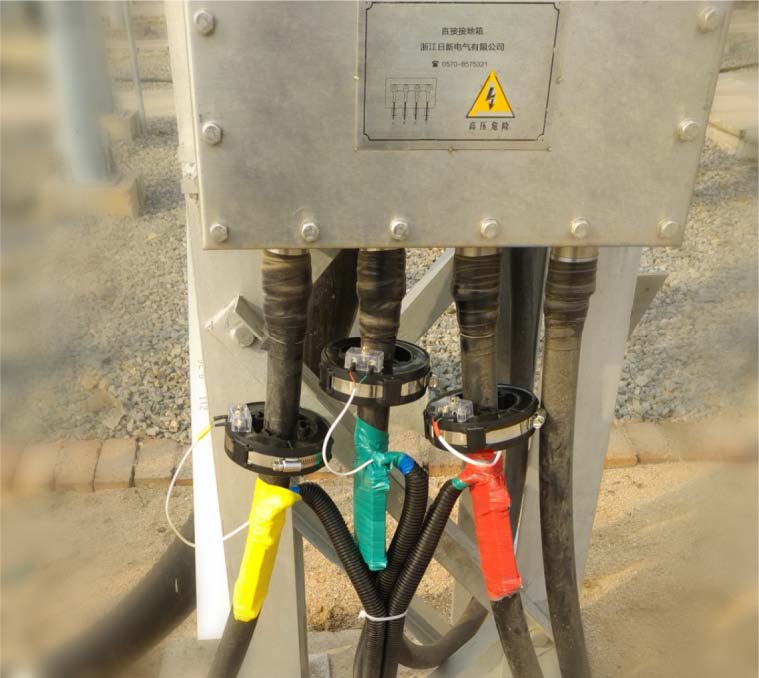

局部放電傳感器的安裝
將局部放電傳感器（卡扣式）套在電纜終端、中間接頭處的接地或交叉互聯線上，每條接地線配置一臺。
局部放電信號采集器安裝
將局部放電信號采集器固定在電纜終端頭、中間接頭處的墻壁上（室外配置防水箱），每處配一臺，最多可接三只局放傳感器。
SUN-IGuard-504系列
